一、成型工藝

1、開卷→整平→夾送；

2、沖孔→成型→定尺；

3、切斷→收料。

二、設備性能

1、可根據生產需要軋制個帶鋼寬度100mm≤§≤860mm多種規格的電纜橋架及其他結構產品；

2、在線沖孔時生產速度：2.5-5m/min；

3、成型設備連續成型速度時：10-15m/min；

4、板材料厚：1-2.0mm；

5、材質要求：Q235冷軋板；

6、生產線分自動和手動兩種操作方式，可實現聯動和分段運轉作業。

三、設備主要組成

全套設備由開卷機、ML-900整平機、JF21-200B沖床、沖模、 伺服送料裝置、導向機架、成型主機、跟蹤切斷、定尺裝置、收料臺和電器控制等部件組成。

四、各部件的主要參數

1、動力開卷機

2、整平機：附帶上下加強托輪1對

3、連續沖孔模具

4、伺服送料裝置：伺服電機功率4 kw  ，多段式送料，內存十組記憶功能，采用三菱伺服馬達。

5、導向機架：由一對水平輥及二對立式導向輥組成，共計2套。

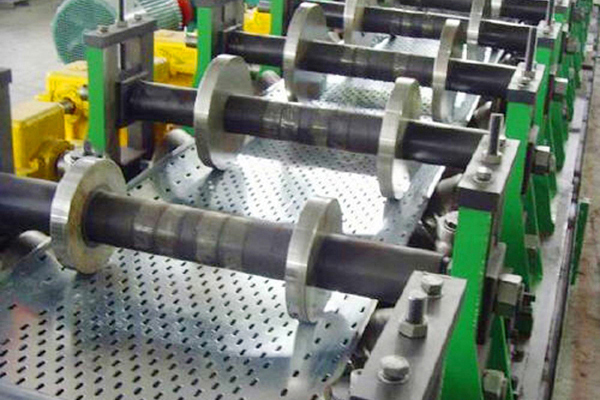

6、成型主機

7、液壓切斷：液壓泵站：5.5kw  刀片切斷，刀片材質Cr15，淬火處理。

8、電器控制

五、生產條件
